1. Was ist ein CO2-Wärmepumpe-Warmwasserbereiter?
Die CO2-Wärmepumpe ist ein Wärmepumpesystem, das CO2 als das Kühlmittel benutzt. Weil der abkühlende Code des CO2 R-744 ist, wird die CO2-Wärmepumpe auch R744 Wärmepumpe genannt.
2. Funktionsprinzip der CO2-Wärmepumpe
Das Arbeitsprinzip der CO2-Wärmepumpe ist im Allgemeinen das selbe wie das der gewöhnlichen Wärmepumpe. Während der gesetzten Zeit wenn die Wassertemperatur des heißen Wasserbehälters niedriger als der Sollwert des Temperaturbegrenzers ist, werden die Wärmepumpe, der Fan und die Pumpe des verteilenden Wassers automatisch eingeschaltet, und der Fan zeichnet Luft in den Verdampfer. Nachdem das Hitzemedium im Verdampfer die Wärmeenergie in der Luft absorbiert, wird es durch die Wärmepumpe (Kompressor) unter Druck gesetzt um hohe Temperatur zu erzeugen, und dann wird die Hitze dem Wasser durch den Wärmetauscher freigegeben, um die Wassertemperatur zu erhöhen, und das Hitzemedium fließt das Drosselventil nach Kühlung durch. Rückkehr zum Verdampfer, Hitzeabsorption und Hitzentwicklung, bis die Temperatur des erhitzten Wassers wiederholend erreicht die gesetzte Temperatur, die Wärmepumpe und Ventilatorenddas arbeiten.
3. Vorteile des CO2-Wärmepumpe-Warmwasserbereiters:
1) Die Kälteleistung pro Einheitsvolumen CO2 ist mehrmals, die von anderen Kühlmitteln. Seine ausgezeichneten Fluss- und Wärmeübertragungseigenschaften können die Größe des Kompressors und des Systems erheblich verringern und das gesamte System sehr kompakt machen;
2) Das CO2-Kühlmittel hat fast keinen destruktiven Effekt auf die Ozonschicht, und das GWP ist auch niedrig;
3) Das hohe thermische Leistungsfähigkeit CO2-Kühlmittel, das mit Nachtstromgebühren nachts kombiniert wird, verringert groß Betriebskosten;
4) Gute Leistung und chemische Stabilität, CO2 ist sicher passend, ungiftig, nicht brennbar, für verschiedene Schmieröle und allgemeine mechanische Teile und Materialien und wird nicht, um schädliche Gase sogar bei hohen Temperaturen zu produzieren zerlegen;
5) Es hat die thermodynamischen Eigenschaften, die mit dem Kühlzyklus und der Ausrüstung kompatibel sind, und die latente Wärme der Verdampfung von CO2 ist verhältnismäßig groß;
6) Verglichen mit herkömmlichen Kühlmitteln, die Kompression des transcritical Zyklus des CO2 ist verhältnismäßig klein, ungefähr 2.5-3.0, die die Effizienz des Kompressors verbessern können, dadurch sie erhöhen sie den Koeffizienten der Leistung des Systems.
7) Der Gebrauch von CO2-Austrittstemperatur ist, kann höherer Temperatur das Heißwasser erhalten höher, das im Bereich von 55~90℃ justierbar ist; CO2-Wärmepumpe kann an -20℃, sogar in der schweren kalten Umwelt arbeiten kann Heißwasser 90℃ auch liefern.
8) CO2 ist eine unerschöpfliche und unerschöpfliche natürliche Substanz auf der Erde. Als natürliches abkühlendes Arbeitsmedium wird CO2 als CFC wegen seines Umweltschutzes, Nichtgiftigkeit und ausgezeichneten transcritical Zykluseigenschaften angesehen. Der beste Ersatzmann für Kühlmittel.
4. Der Unterschied mit gewöhnlicher Wärmepumpe:
CO2-Wärmepumpe-Warmwasserbereiter-Gebrauch CO2 als das Kühlmittel. Gewöhnliche Wärmepumpen benutzen im Allgemeinen umweltfreundliche Kühlmittel als das Kühlmittel. Die Arbeitsprinzipien der zwei sind im Allgemeinen die selben. Beide gehören der Dampfkompressionsart, aber sie sind etwas unterschiedlich. Die CO2-Wärmepumpe gehört dem überkritischen Zyklus d.h. kondensiert. Am Kondensatorende wird CO2 nicht in Flüssigkeit kondensiert, während Freon-Kühlmittel in Flüssigkeit am Kondensatorende kondensiert wird und dann gedrosselt.
5. Entwicklungsbeschränkungen von CO2-Wärmepumpen:
Der Hauptnachteil von CO2, da ein Kühlmittel ist, dass es eine niedrigere kritische Temperatur hat (31.1°C) und einen höheren kritischen Druck (7.37MPa). Besonders für die letzteren, wenn der transcritical Zyklus angenommen wird, kann der Arbeitsdruck der CO2-Kühlanlage bis 10 erreichen MPa, der zwingendere Anforderungen an die Materialfestigkeit, die Dichtung und die Rohrverbindung des Systems hat. Ohne Zweifel sind die Produktionskosten auch andere Luftquellen. Mehrmals die Wärmepumpeeinheit.

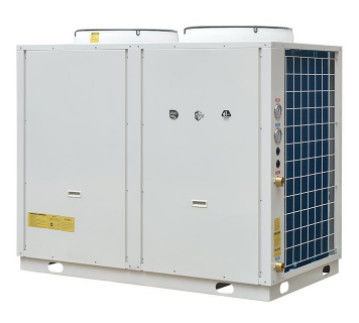

| Monobloc CO2-Wärmepumpe-Warmwasserbereiter | ||||
| Einheitsart | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | |
| Spezifikationen | 7.5HP | 10HP | 15HP | |
| Stromversorgung | Dreiphasen-five-wire380V/50Hz | |||
| Heizungsmodus | Direkte Hitze-/Zyklusart | |||
| Standardarbeitsbedingung | Heizleistung (Kilowatt) | 27,5 | 36,7 | 55,1 |
| Eingangsleistung (Kilowatt) | 6,1 | 8,2 | 13,7 | |
| SPINDEL | 4,5 | 4,5 | 4,5 | |
| Heißer Wasserstrom (m-³ /h) | 0,59 | 0,79 | 1,18 | |
| Zustand der hohen Temperatur | Heizleistungskilowatt) | 23,9 | 28,5 | 51,5 |
| Eingangsleistung (Kilowatt) | 7,5 | 8,9 | 16,1 | |
| SPINDEL | 3,2 | 3,2 | 3,2 | |
| Heißer Wasserstrom (m-³ /h) | 0,27 | 0,33 | 0,59 | |
| Niedrige Temperaturbedingung | Heizleistung (Kilowatt) | 17,3 | 21,4 | 34,8 |
| Eingangsleistung (Kilowatt) | 6,2 | 7,6 | 12,4 | |
| SPINDEL | 2,8 | 2,8 | 2,8 | |
| Heißer Wasserstrom (m-³ /h) | 0,32 | 0,4 | 0,65 | |
| Komponenten Informationen |
Größe des Wasserleitungsrohrverbinders | DN20 | DN25 | |
| Wasserwärmetauscher | Platten- oder Ärmelwärmetauscher | |||
| Luft-Wärmetauscher | Aluminiumflosse für kupfernes Rohr | |||
| Kompressorart | Halb-geschlossenes Austauschen | |||
| Operations-Platte | Farbtouch Screen | |||
| Maximale Ausgangstemperatur (℃) | 90℃ | |||
| Kühlmittel | R744 (CO2) | |||
| Prüfdruck (MPa) | Hohe Seite 15, niedrige Seite 8 | |||
| Maße (L*W*H Millimeter) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Geräusche (DB) | 56 | 59 | 62 | |
| Gewicht (Kilogramm) | 550 | 660 | 780 | |
| BEREICH des Gebrauches | Speisewassertemperatur (℃) | 5~ 40 | ||
| Speisewasserdruck | 0,05~ 0,4 | |||
| Abfliessende Temperatur (℃) | 55~ 90 | |||
| Maximaler Fluss | 1,2 | 1,5 | 2,4 | |
| Umgebende Temperatur (℃) |
‘ - 20~43
|
|||
