| MOQ: | Verkäuflich |
| Price: | negotiable |
| Standardverpackung: | Standardexportverpackung oder gemäß des Kundenantrags |
| Lieferzeit: | 1-30 Werktage |
| Zahlungsmethode: | L/C, D/A, D/P, T/T, Western Union, |
| Versorgungskapazität: | 80000pcs/year |

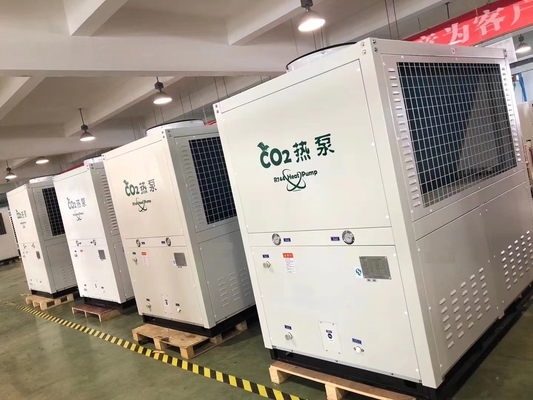

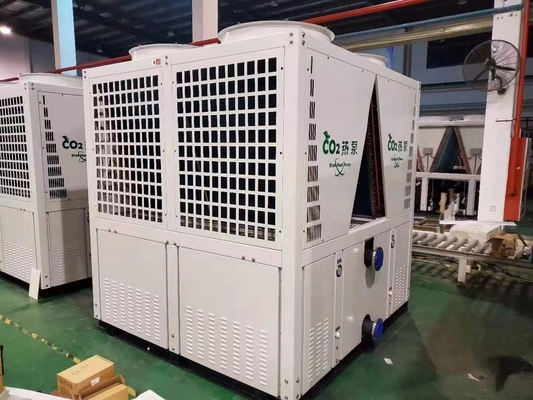

Grundsatz Einführung von CO2 R744 Luftquelle Wasserquelle Wärmepumpe 37kw kommerzielle Verwendung für Warmwasser
Die Kohlendioxid-Wärmepumpe umfasst eine Hülle, eine Trennplatte ist horizontal in der Hülle angeordnet, eine Wärmetauscheranlage ist über der Trennplatte befestigt,und die Wärmetauscheranlage umfasst Schräg auf beiden Seiten der Trennplatte angeordnete Wärmetauscher, und die Wärmetauscheranlage ist über der Wärmetauscheranlage angeordnet.Der Baffle teilt das Gehäuse in obere und untere Räume, ist die Wärmetauscheranlage über dem Baffle und das Rohrleitungssystem und das Zirkulationssystem im Raum unterhalb des Baffles installiert,Die Wärmetauscheranlage und das Rohrleitungssystem werden durch die Trennplatte getrennt, um die Konvektion zwischen dem Wärmetauscher und dem Rohrleitungssystem zu vermeiden, wodurch der gegenseitige Einfluss zwischen den beiden verhindert wird, der für den normalen Betrieb der Kohlendioxidwärmepumpe förderlich ist.
Das angenommenes Wärmepumpensystem umfasst einen Gas-Flüssigkeitsseparator für eine Kohlendioxid-Wärmepumpenanlage.Der Gas-Flüssigkeitsseparator für eine Kohlendioxid-Wärmepumpenanlage umfasst einen Zylinderkörper mit einem Lufteinlass und einem Luftauslass.Der Luftdurchgang ist mit einem Lufteinlassrohr ausgestattet und der Luftdurchgang mit einem Ölrücklaufrohr verbunden.Ein Ende des Ölrückführrohrs wird mit dem Luftanschluss verbunden, das andere Ende des Ölrückführrohrs in der Luft hängt und von der Achse des Einlassrohrs abgeschoben wird, und mindestens ein Ölrückführrohr ist radial an der Wende des Ölrückführrohrs angeordnet.Das Gebrauchsmodell hat die vorteilhaften Auswirkungen, dass es die Gasflüssigkeitstrennfunktion des Kohlendioxid-Wärmepumpensystems effektiv realisiert.die Flüssigkeit, bei der sich Schmieröl und Kohlendioxidflüssigkeit im gemischten Zustand befinden, die reibungslos mit einem konstanten Durchfluss zum Kompressor zurückkehrt,, um das Auftreten von "Flüssigkeitsschlag"- oder "brennenden Zylinder"-Unfällen und dergleichen zu vermeiden.
Parameter von CO2 R744 Luftquelle Wasserquelle Wärmepumpe 37kw gewerblicher Nutzung für Warmwasser
| Typ der Einheit | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Spezifikationen | 7.5 PS | 10 PS | 15 PS | 20 PS | 30 PS | 40 PS | |
| Stromversorgung | Drei-Phasen-Fünf-Draht-380V/50Hz | ||||||
| Aufwärmmodus | Typ der direkten Wärme/Zyklus | ||||||
| Standardarbeitsbedingungen | Wärmekapazität (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Eintrittsleistung ((kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| Die COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Warmwasserdurchfluss ((m3/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Hochtemperaturzustand | Wärmekapazität kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Eintrittsleistung ((kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| Die COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Warmwasserdurchfluss ((m3/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Niedertemperatur | Wärmekapazität (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Eintrittsleistung ((kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| Die COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Warmwasserdurchfluss ((m3/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| Informationen über die Komponenten | Größe des Wasserrohrverbindungs | DN20 | DN25 | DN32 | DN40 | ||
| Wasserwärmetauscher | mit einer Leistung von mehr als 1000 W | ||||||
| Luftwärmetauscher | Aluminium-Finnen für Kupferrohr | ||||||
| Typ des Kompressors | Halbgeschlossene Wechselfahrzeuge | ||||||
| Bedienfeld | Farbiger Touchscreen | ||||||
| Maximale Auslasstemperatur ((°C) | 90°C | ||||||
| Kältemittel | R744 (CO2) | ||||||
| Konstruktionsdruck (MPa) | Höhere Seite 15, untere Seite 8 | ||||||
| Abmessungen (Länge, Breite und Höhe in mm) | 1450x950x1450 | Für die Berechnung des Zinssatzes: | 1850x1150x1900 | Einheit für die Berechnung der Werte | 2670x1410x2150 | 2290 x 2270 x 1980 | |
| Geräusche (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Gewicht ((kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| Anwendungsbereich | Temperatur des Futterwassers ((°C) | 5 bis 40 | |||||
| Druck des Futterwassers | 0.05 bis 0.4 | ||||||
| Abwassertemperatur ((°C) | 55 bis 90 | ||||||
| Höchstdurchfluss | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Umgebungstemperatur ((°C) | ¥-20~43 | ||||||
![]()
![]()
