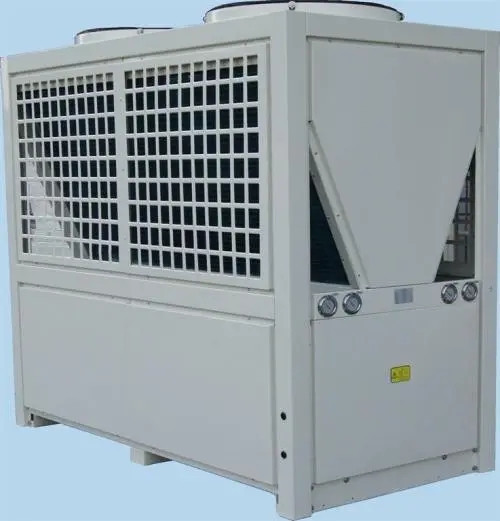

Einleitung von 25 Kilowatt abkühlenden Ertrag der Kaskadenluftquellwärmepumpe R410A des 90-Grad-Heißwassers
Für Wärmepumpen ist die Kaskade eine Lösung, zum des Systems zwischen breiteren Temperaturdifferenzen der Quelle und Wannenmedien zu verwenden. Infolgedessen mehr (für jeden Zyklus einer) können schon kleinere Kompressoren als einer benutzt werden, das vorteilhaftes Ergebnis weniger Energiemängel hat.
Was ist eine KaskadenWärmepumpe?
Die KaskadenWärmepumpe besteht aus 4 Systemen: das Kaltwassersystem, der niedrigtemperaturkühlzyklus unter Verwendung R22, der Hochtemperaturwärmepumpezyklus unter Verwendung R134a und das Heißwassersystem. Die KaskadenWärmepumpe produziert Kaltwasser für abkühlende Anwendung und Heißwasser für Heizungsanwendung.
Ein Heißwassersystem der KaskadenWärmepumpe für Hochtemperaturinaktivierung des neuen coronavirus im medizinischen Abwasser umfasst ein Heißwassersubsystem der KaskadenWärmepumpe und ein Hochtemperatursterilisationsabwasseraufbereitungssubsystem. Das Heißwassersubsystem der KaskadenWärmepumpe umfasst einen ersten Kompressionsheizkreis und umfasst die zweite Kompression und der Heizkreis, die erste Kompression und der Heizkreis einen ersten Kompressor, einen kondensierenden Verdampfer, einen Regenerator, ein erstes Drosselventil und einen Verbundverdampfer, die in der Folge angeschlossen werden; die zweite Kompression und der Heizkreis umfasst anschlossen der Reihe nach den zweiten Kompressor, den Luftkühler, das zweite Drosselventil und den kondensierenden Verdampfer; das Sterilisations-Abwasseraufbereitungssubsystem der hohen Temperatur umfasst den Zweitbehandlungszyklus des Abwassers und das Wärmespeicherungsstellungspool. Das System kann Hochtemperatursterilisation und Sterilisationsbehandlung auf dem Abwasser nicht nur durchführen, das viele pathogenen Mikroorganismen, chemische Schadstoffe und radioaktive Schadstoffe, aber die enthält Abwärme des medizinischen, um das Abwasser vorzuheizen entladen zu werden Abwassers auch, wieder herstellen, das nicht Hochtemperatursterilisation unterworfen worden ist. Der energiesparende Vorteil des Systems wird verbessert.
Eine Methode und ein Gerät für die Kontrolle Start-Stopp von einem Entfrostungskompressor der KaskadenWärmepumpe; die Methode enthält: Entdeckung, ob das erste System die Entfrostungsbedingung erfüllt; wenn das erste System die Entfrostungsbedingung erfüllt, entsprechend einer voreingestellten Start-Stopp-Steuerung steuern die Regeln den ersten für die Entfrostung eingeschaltet zu werden Primärkompressor; steuern Sie das zweite System, um den Heizungsmodus einzugeben; die Verkörperung der anwesenden Anwendung koordiniert die Entfrostungsaktion des Kompressors entsprechend den Start-Stopp-Steuerregeln, um die KaskadenWärmepumpe während der Entfrostung zu vermeiden, den Primärseitenhochdruckschutz, oder der SekundärNiederdruckschutz der seite wird ausgelöst, um die Entfrostungsleistungsfähigkeit zu verbessern. Gleichzeitig wird das zweite System erhitzt, um einen plötzlichen Tropfen der Wassertemperatur zu vermeiden und die Stabilität des Entfrostungsprozesses sicherzustellen.
| Spezifikt. | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| Spannung | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Nominale Heizleistung (Heißwasser) | 25kW | 52kW | 102kW | 150kW |
| Nominale Heizleistungseingangsleistung | 8kW | 16.5kW | 33kW | 48kW |
| Heizleistung der niedrigen Temperatur (Heißwasser) | 18kW | 36.5kW | 72kW | 110kW |
| Heizungseingangsleistung der niedrigen Temperatur | 6kW | 12kW | 24kW | 36kW |
| Maximale Eingangsleistung | 13kW | 26kW | 52kW | 78kW |
| Maximaler Betriebsstrom | 35A | 70A | 140A | 210A |
| Nominale Heizleistung (Heizung) | 21kW | 42kW | 84kW | 125kW |
| Nominale Heizungseingangsleistung | 7kW | 14kW | 28kW | 42kW |
| Heizung der niedrigen Temperatur (Heizung) | 18kW | 36kW | 79kW | 108kW |
| Heizungseingangsleistung der niedrigen Temperatur | 6kW | 12kW | 24kW | 36kW |
| Bewerteter Wasserstrom | 3.5m ³ /h | 7m ³ /h | 14m ³ /h | 21m ³ /h |
| Abkühlender Name/Einspritzungsmenge | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g) *2 | R410A/R134a (5500g/4200g) *4 | R410A/R134a (5500g/4200g) *6 |
| Wasserseitenwiderstand | ≤55kPa | ≤65kPa | ≤85kPa | ≤95kPa |
| Geräusche | ≤62dB (A) | ≤68dB (A) | ≤72dB (A) | ≤76dB (A) |
| Zulässiger Arbeitsdruck auf Auspuff /suction-Seite |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Maximal zulässiger Druck der Hochdruck-/Niederdruckseite | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Maximaler Arbeitsdruck des Wärmetauschers | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Größe (L*W*H) Millimeter | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Gewicht | 160kg | 318kg | 630kg | 950kg |
| Anti-Schockniveau | Ich | |||
| wasserdichtes Niveau | IPX4 | IPX4 | IPX4 | IPX4 |
| Verbindung | DN32 (Außenseite) | DN40 (Außenseite) | DN54 (Flansch) | DN65 (Flansch) |
| Stückpreis usd/Satz | 3607 | 6725 | 13115 | 19680 |
| Heizbedingungen: (Heißwasser): Die umgebende trockene Birne ist 20°C, ist die umgebende nass Birne 15°C, ist die Anfangswassertemperatur 15°C, und die abschließende Wassertemperatur ist 75°C. Trockene umweltsmäßigbirne -7°C, umgebende nass Birne -8°C, Anfangswassertemperatur 6°C und EndenWassertemperatur 75°C. Anschlussuniversalheizkörper Heizbedingung: (Heizung) Die umgebende trockene Birne ist 7°C, ist die umgebende nass Birne 6°C, und die Abwassertemperatur ist 75°C. Trockene umweltsmäßigbirne -7°C, umgebende nass Birne -8°C, Abwassertemperatur 75°C. |
||||
