Modellieren von Annahmen • Über allen Modellen: – Verdampfer 10 K (18°F) überhitzen – nähste Annäherung 3 K (5°F) an der Klemme – 0 Fan und Pumpenarbeit – 95% Bewegungs-Leistungsfähigkeit – ηisen = 0,90 – 0.0467*PR – ηvol = 1,00 – 0.04*PR – kPa 100 Kondensator-Druckabfall – kPa 50 Verdampfer-Druckabfall • CO2-specific: – Hoher Stoßdruck optimiert für SPINDEL • HFC-spezifisch: – 5 subcooling k-Kondensator

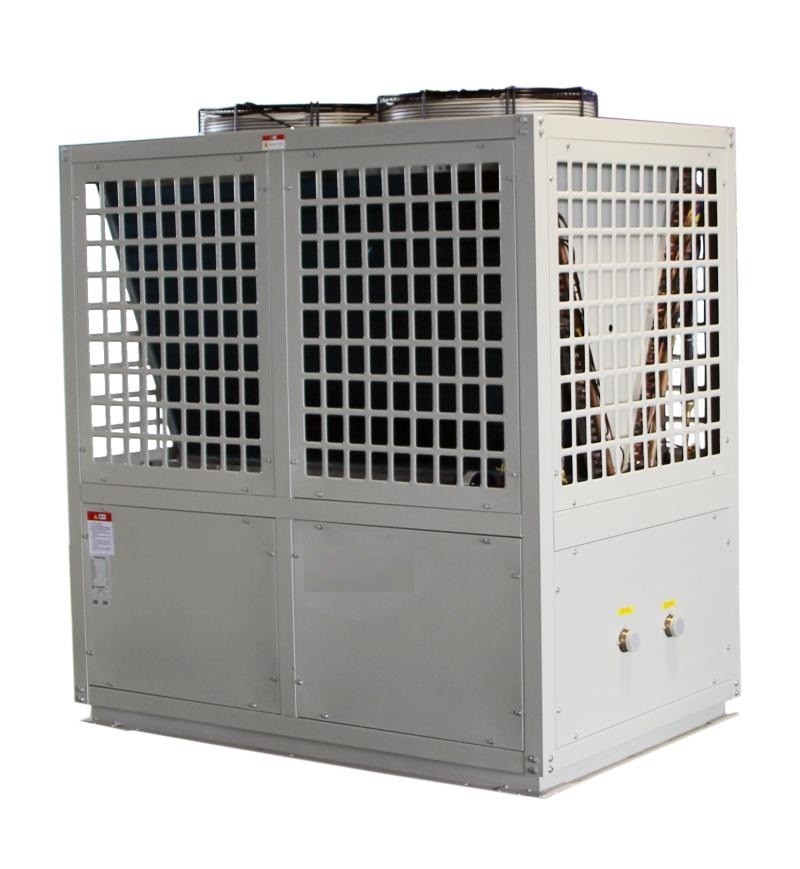

| Einheitsart | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| Spezifikationen | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Stromversorgung | Dreiphasen-five-wire380V/50Hz | ||||||
| Heizungsmodus | Direkte Hitze-/Zyklusart | ||||||
| Standardarbeitsbedingung | Heizleistung (Kilowatt) | 27,5 | 36,7 | 55,1 | 72,8 | 10.6.5 | 155,1 |
| Eingangsleistung (Kilowatt) | 6,1 | 8,2 | 13,7 | 16,1 | 23,6 | 34,5 | |
| SPINDEL | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Heißer Wasserstrom (m-³ /h) | 0,59 | 0,79 | 1,18 | 1,56 | 2,29 | 3,33 | |
| Zustand der hohen Temperatur | Heizleistungskilowatt) | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 13.1.5 |
| Eingangsleistung (Kilowatt) | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| SPINDEL | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| Heißer Wasserstrom (m-³ /h) | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Niedrige Temperaturbedingung | Heizleistung (Kilowatt) | 17,3 | 21,4 | 34,8 | 41,5 | 62,2 | 94,5 |
| Eingangsleistung (Kilowatt) | 6,2 | 7,6 | 12,4 | 14,8 | 22,2 | 33,8 | |
| SPINDEL | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | 2,8 | |
| Heißer Wasserstrom (m-³ /h) | 0,32 | 0,4 | 0,65 | 0,78 | 1,16 | 1,77 | |
| Teilinformationen | Größe des Wasserleitungsrohrverbinders | DN20 | DN25 | DN32 | DN40 | ||
| Wasserwärmetauscher | Platten- oder Ärmelwärmetauscher | ||||||
| Luft-Wärmetauscher | Aluminiumflosse für kupfernes Rohr | ||||||
| Kompressorart | Halb-geschlossenes Austauschen | ||||||
| Operations-Platte | Farbtouch Screen | ||||||
| Maximale Ausgangstemperatur (℃) | 90℃ | ||||||
| Kühlmittel | R744 (CO2) | ||||||
| Prüfdruck (MPa) | Hohe Seite 15, niedrige Seite 8 | ||||||
| Maße (Länge, Breite und Höhe Millimeter) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Geräusche (DB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Gewicht (Kilogramm) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| BEREICH des Gebrauches | Speisewassertemperatur (℃) | 5~ 40 | |||||
| Speisewasserdruck | 0,05~ 0,4 | ||||||
| Abfliessende Temperatur (℃) | 55~ 90 | ||||||
| Maximaler Fluss | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Umgebende Temperatur (℃) | ‘ - 20~43 | ||||||
