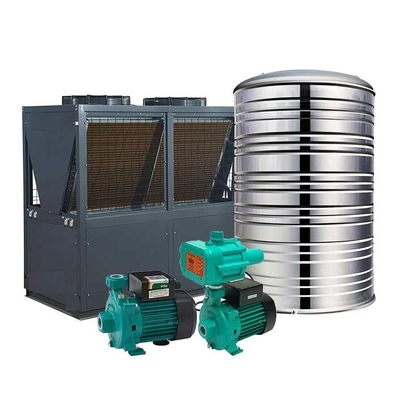

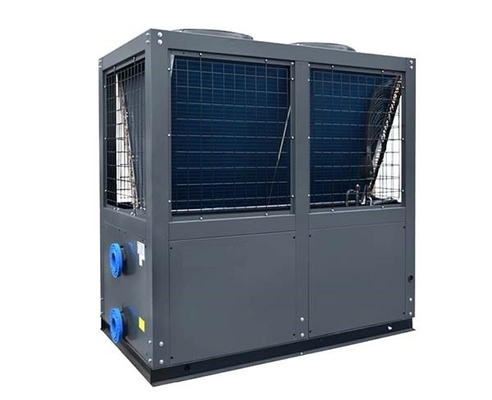

Beschreibung des CO2 R744 Luft-Quellwärmepumpe-Warmwasserbereiters für Wohnheizung 7.45kw gab von 90 Grad mit dorin Kompressor aus
Der Kompressor saugt niedrigtemperatur- und gasförmiges Kohlendioxydunterdruckkühlmittel vom Verdampfer und drückt das Kohlendioxydkühlmittel in eine Hochtemperatur- und überkritische Hochdruckflüssigkeit durch Arbeit zusammen. Die Hochtemperatur- und überkritische Hochdruckflüssigkeit trägt den Gaskühler ein, um Hitze mit Wasser auszutauschen und wird in den Gaskühler abgekühlt. Die Hochdruckflüssigkeit gibt viel Hitze frei, und das Wasser absorbiert die freigegebene Hitze und die Temperatur fährt fort zu steigen. Nachdem die Hochdruckflüssigkeit durch das Expansionsventil gedrosselt und auf normalen Luftdruck umgestellt wird, absorbiert sie Hitze von der Umgebungsluft und verdunstet in Unterdruckgas durch die Aktion des Fans im Verdampfer und wird in den zusammengedrückt zu werden gesogen Kompressor, und der Zyklus wird wiederholt, um Heißwasser zu produzieren. Kennzeichnet natürliches Umweltschutzkühlmittel: ODP ist 0, GWP ist 1, keine Verschmutzung zur Umwelt, ungiftige, nicht brennbare ausgezeichnete Hochtemperaturheizungsleistung: der Ertrag des höchsten Wassers kann über ausgezeichneter Leistung der niedrigen Temperatur erreichen 90℃: bei -20°C umgebender Temperatur kann Heißwasser 90°C produzierte hohe Leistungsfähigkeit noch sein: die Heizungsleistung SPINDEL kann 4,5 und wenn das Heißwasser bei der niedrigen Temperatur produziert wird, die SPINDEL erreichen ist noch über breiter Palette 2,0 der Anwendung: sie kann in der umgebenden Temperaturspanne -20℃~43℃ normalerweise arbeiten, passend für unsere Produktion des inländischen oder industriellen Heißwassers
Leistung des CO2 R744 Luft-Quellwärmepumpe-Warmwasserbereiters für Wohnheizung 7.45kw gab von 90 Grad mit dorin Kompressor aus
Ultra-niedrige TemperaturArbeitsbedingungen: umgebende Temperatur DB-10-C, Wassereinlasstemperatur 9°C;
Entfrosten Sie Bedingung: umgebende Temperatur DB2°C/WB1°C, Wassereinlasstemperatur 9°C; niedrige Temperaturbedingung: umgebende Temperatur DB7°C/WB6°C, Wassereinlasstemperatur 9°C; Standardarbeitsbedingung: umgebende Temperatur DB20°C /WB15 °C, EinlassWassertemperatur 15°C; Arbeitsbedingung der hohen Temperatur: umgebende Temperatur DB38°C/WB23°C, EinlassWassertemperatur 29°C.
Installations-Anmerkungen:
1. Der Abstand um die Installation darf nicht kleiner als Im sein;
2. Die Rohrleitungen anders als die Wärmepumpe sollten vor Frost geschützt werden und Heizelemente können installiert sein;
3. sollten Wärmedämmung und Schutzmaßnahmen für die Rohrleitungen ergriffen werden, damit Heißwasserzirkulation den Wärmeverlust verhindert.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

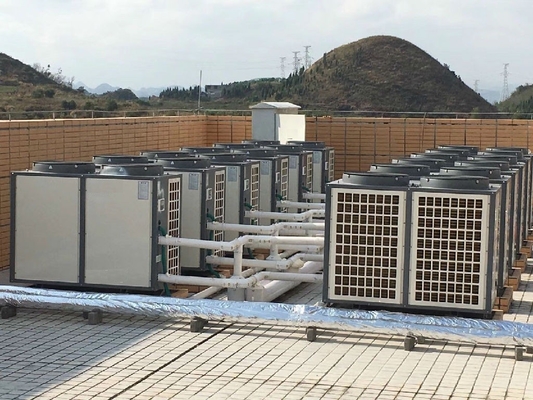

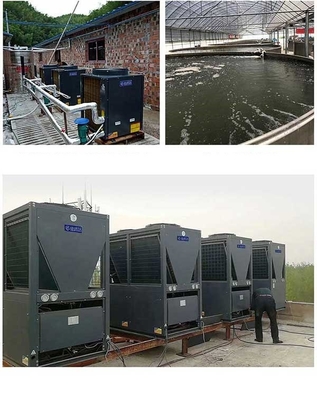

Anwendungs-Diagrammc$druck-lager-Wasserbehälter
CO2 R744 Luft-Quellwärmepumpe-Warmwasserbereiter für Wohnheizung 7.45kw gab von 90 Grad mit dorin Kompressor aus
System-Diagramm-Smart-Kontrollsystem
CO2 R744 Luft-Quellwärmepumpe-Warmwasserbereiter für Wohnheizung 7.45kw gab von 90 Grad mit dorin Kompressor aus
|
Heißwassereinheitsspezifikationsliste der CO2-Wärmepumpe CO2 R744 Luft-Quellwärmepumpe-Warmwasserbereiter für Wohnheizung 7.45kw gab von 90 Grad mit dorin Kompressor aus |
||||||||
| Modell | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Spezifikation | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Stromversorgung | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Heizmethode | Direkte Heizung/Verteilen | |||||||
| Nominale Arbeitsbedingung | Heizleistung (Kilowatt) | 7,45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (Kilowatt) Eingangsleistung |
1,61 | 6,1 | 8,2 | 12,2 | 16,1 | 23,6 | 34,5 | |
| SPINDEL | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (m-³ /h) Heizungswasserstrom |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Arbeitsbedingungen der hohen Temperatur | Heizleistung (Kilowatt) | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| Eingangsleistung (Kilowatt) | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| SPINDEL | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| (m-³ /h) Heizungswasserstrom |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Arbeitsbedingungen der niedrigen Temperatur | Heizleistung (Kilowatt) | 4,3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| Eingangsleistung (Kilowatt) | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| SPINDEL | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (m-³ /h) Heizungswasserstrom |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Teilinformationen | Wasserleitungsschnittstellengröße | DN15 | DN20 | DN25 | DN32 | |||
| Wasserwärmetauscher | Platten- oder Rohrwärmetauscher | |||||||
| Luftwärmetauscher | Aluminiumflossen des kupfernen Rohrs | |||||||
| Kompressorart | Doppeltes Dreh | Halb-geschlossene austauschende Art | ||||||
| Operationsplatte | Farbtouch Screen | |||||||
| Maximale Ausgangstemperatur | 85℃ | 90℃ | ||||||
| Kühlmittel | R744 (CO2) | |||||||
| Entwurf pressur (MPa) | 15MPa (HP-)/8MPa (LP) | |||||||
| Maße (L, W, H Millimeter) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| Geräusche (DB) | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| Gewicht (Kilogramm) | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (Speisewasser-Druck MPa) | 0.05~0.4 | |||||||
| Wasserauslauftemperatur (℃) | 55~85 | 55~90 | ||||||
| Maximaler Fluss | 0,24 | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Umgebende Temperatur (℃) | -25~43 | |||||||
Schematisches Diagramm des Systems
