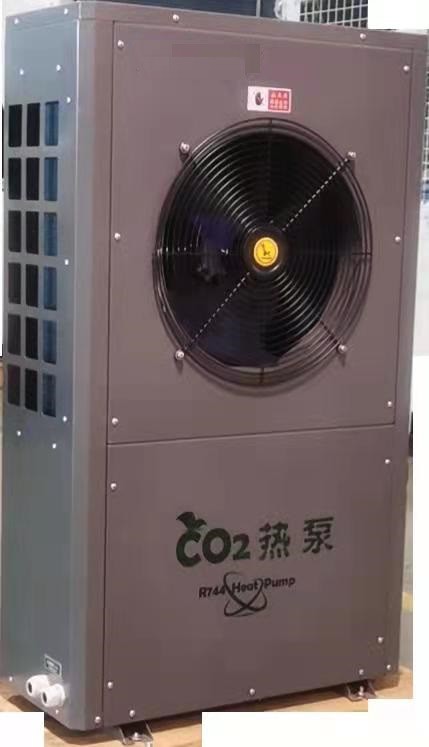

Quellwärmepumpe R744 CO2 Ausgang der Luft-106kw von 90 Grad

Ausgang der Wärmepumpe der Luft 106kw Quellr744 (CO2) von 90 Grad

Beschreibung des Ausgangs der Wärmepumpe der Luft 106kw Quellr744 (CO2) von 90 Grad

Die Wärmepumpeeinheit des Kohlendioxyds transcritical hat einen bedeutenden energiesparenden Effekt in der Wärmerückgewinnung. Durch die ausgezeichneten Eigenschaften des Kohlendioxyds überkritisch, nur eine kleine Menge Strom angefordert wird, um Heißwasser zu produzieren. Im kalten Bereich von 100 bis 20 Grad im Norden, kann die Abwärme der Luft absorbiert werden. Im überkritischen Bereich des Kohlendioxyds, kann der Gaswärmetauscher Heißwasser über 60 °C. noch leistungsfähig produzieren.

Wärmepumpe der Kohlendioxyd-hohen Temperatur
Kohlendioxyd ist ein natürliches Arbeitsmittel, mit hoher Wärmeleitfähigkeit und spezifischer Wärmekapazität, die hilft, hohen Wärmeübertragungskoeffizienten zu erhalten; niedrige dynamische Viskosität kann den Druckabfall des Arbeitsmittels des Rohrs verringern. Die hohe Dampfdichte hilft, den Massenstrom des Arbeitsmittels zu verbessern, ist das Dichteverhältnis (das Dichteverhältnis stellt den Unterschied zwischen den Eigenschaften des Gases und der Flüssigkeit) dar, klein, das zur Verteilung des Arbeitsmittels nützlich ist, und die Oberflächenspannung ist klein, die das Kochen in der VerdampferWärmeübertragungsintensität der Zone verbessern kann. Die Gasdichte ist hoch, und die Heizleistung pro Einheitsvolumen ist groß, das ungefähr 5mal ist, die von R22, das die Größe von Rohren und von Kompressoren verringern kann und das Systemfeuerzeug an Größe machen, kompakt und klein. Das Druckverhältnis des Kompressors (das Verhältnis des kondensierenden Drucks und des Verdampfungsdrucks des Arbeitsmittels) ist, der Kompressionsprozeß kann näher an isentropic Kompression sein niedrig und die Leistungsfähigkeit wird verbessert. Breite Palette von Quellen und von niedrigen Preisen.
Der Prozess des transcritical Kühlzyklus des Kohlendioxyds ist zu dem des gewöhnlichen Dampfkompressionskühlzyklus etwas unterschiedlich. Der Saugdruck des Kompressors ist- niedriger als der kritische Druck, und die Verdampfungstemperatur ist auch niedriger als die kritische Temperatur. Der endothermische Prozess des Zyklus wird noch unter unterkritischen Bedingungen durchgeführt. Der Wärmeaustauschprozeß beruht auf latenter Wärme, um abzuschließen. Jedoch ist der Auspuffdruck des Kompressors über dem kritischen Druck, und kein Kondensat wird während des Hitzentwicklungsprozesses des Arbeitsmediums produziert. Der Hochdruckwärmetauscher wird nicht mehr einen Kondensator, aber einen Gaskühler angerufen. Das traditionelle Konzept der Kondensationstemperatur ist verloren worden. Bedeutung, der Wärmeaustauschprozeß beruht auf vernünftiger Hitze, um abzuschließen.

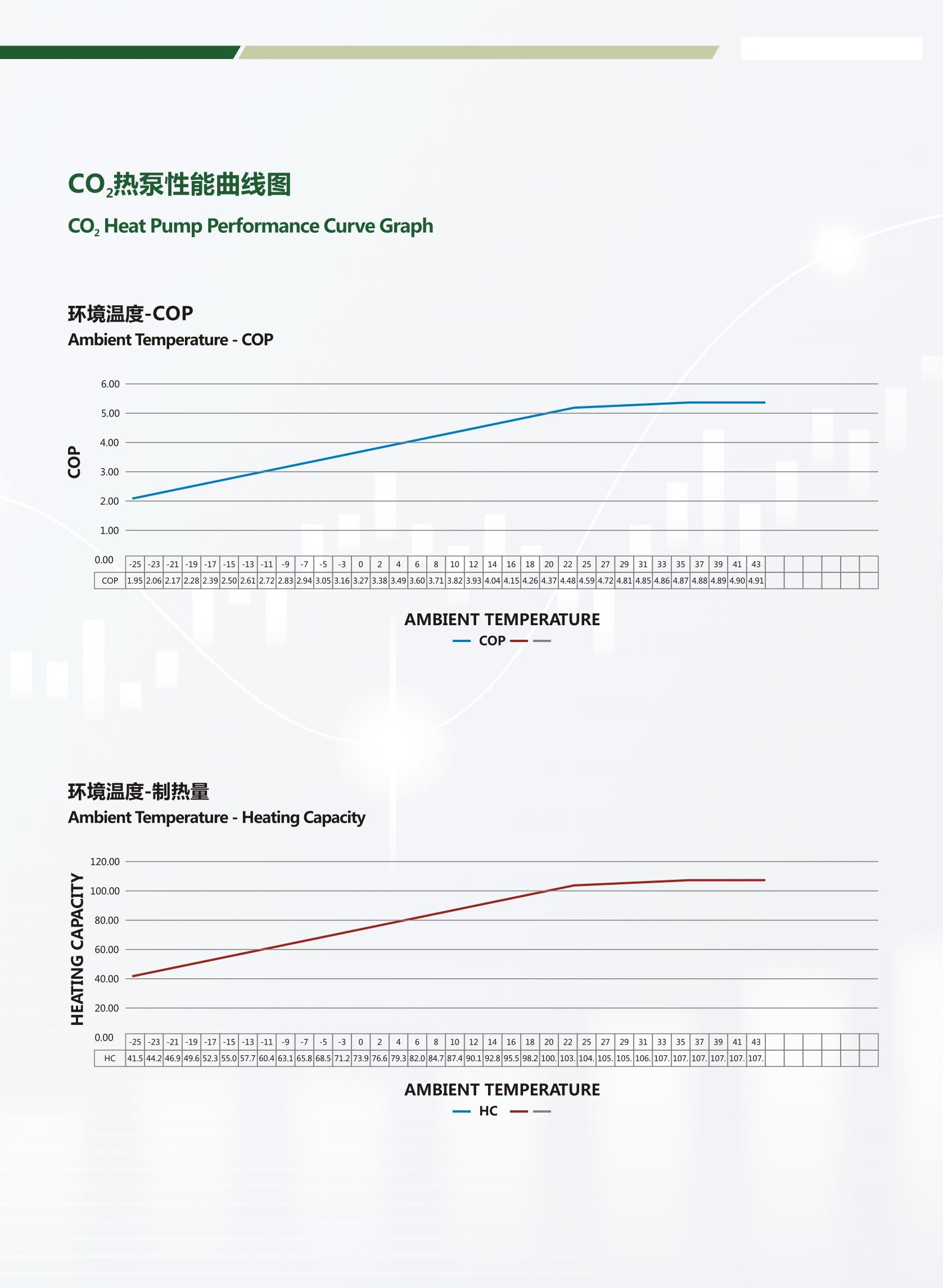

Leistung des Ausgangs der Wärmepumpe der Luft 106kw Quellr744 (CO2) von 90 Grad

Ultra-niedrige TemperaturArbeitsbedingungen: umgebende Temperatur DB-10-C, Wassereinlasstemperatur 9°C;
Entfrosten Sie Bedingung: umgebende Temperatur DB2°C/WB1°C, Wassereinlasstemperatur 9°C; niedrige Temperaturbedingung: umgebende Temperatur DB7°C/WB6°C, Wassereinlasstemperatur 9°C; Standardarbeitsbedingung: umgebende Temperatur DB20°C /WB15 °C, EinlassWassertemperatur 15°C; Arbeitsbedingung der hohen Temperatur: umgebende Temperatur DB38°C/WB23°C, EinlassWassertemperatur 29°C.
Installations-Anmerkungen:
1. Der Abstand um die Installation darf nicht kleiner als Im sein;
2. Die Rohrleitungen anders als die Wärmepumpe sollten vor Frost geschützt werden und Heizelemente können installiert sein;
3. sollten Wärmedämmung und Schutzmaßnahmen für die Rohrleitungen ergriffen werden, damit Heißwasserzirkulation den Wärmeverlust verhindert.

Anwendungs-Diagrammc$druck-lager-Wasserbehälter

Ausgang der Wärmepumpe der Luft 106kw Quellr744 (CO2) von 90 Grad

System-Diagramm-Smart-Kontrollsystem

Ausgang der Wärmepumpe der Luft 106kw Quellr744 (CO2) von 90 Grad

Schematisches Diagramm des Systems
