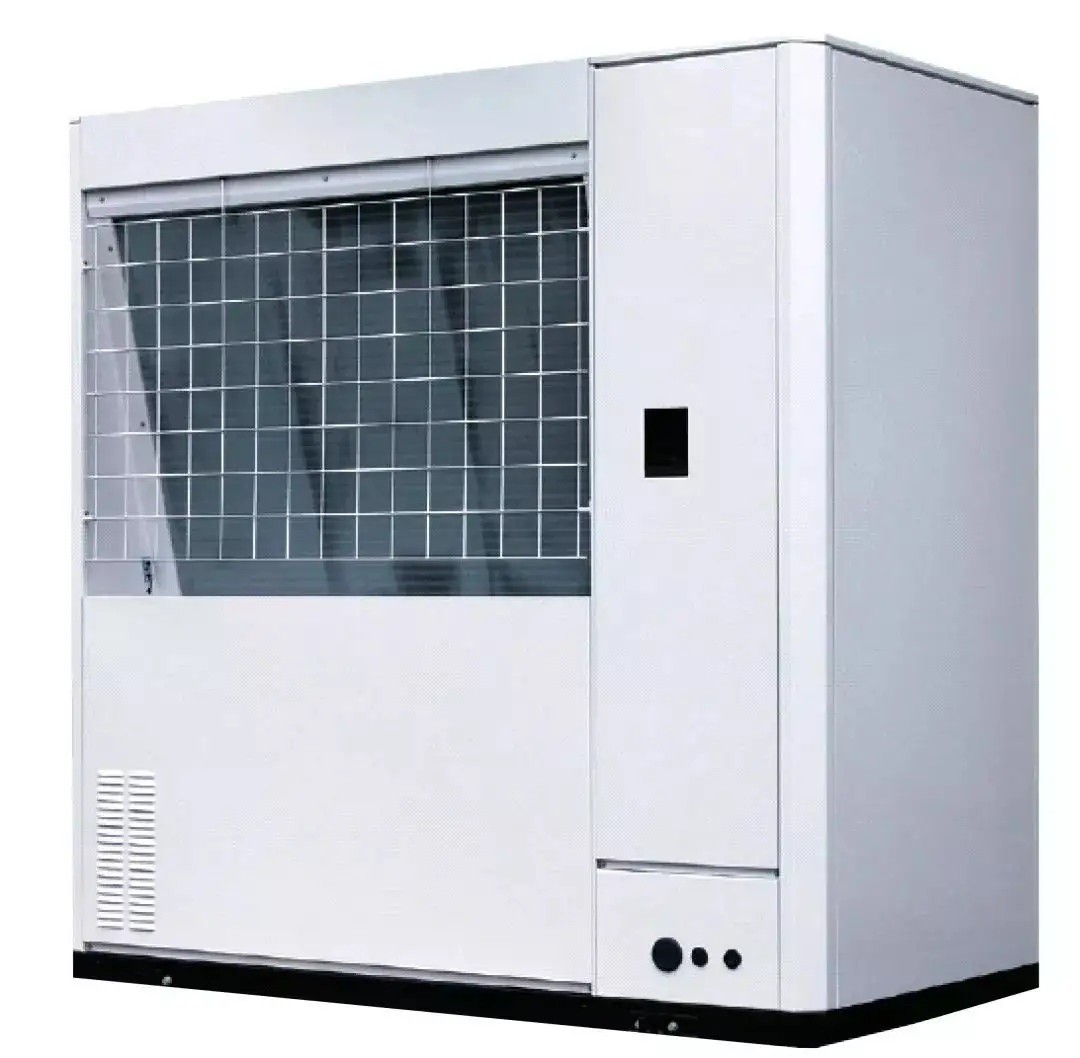

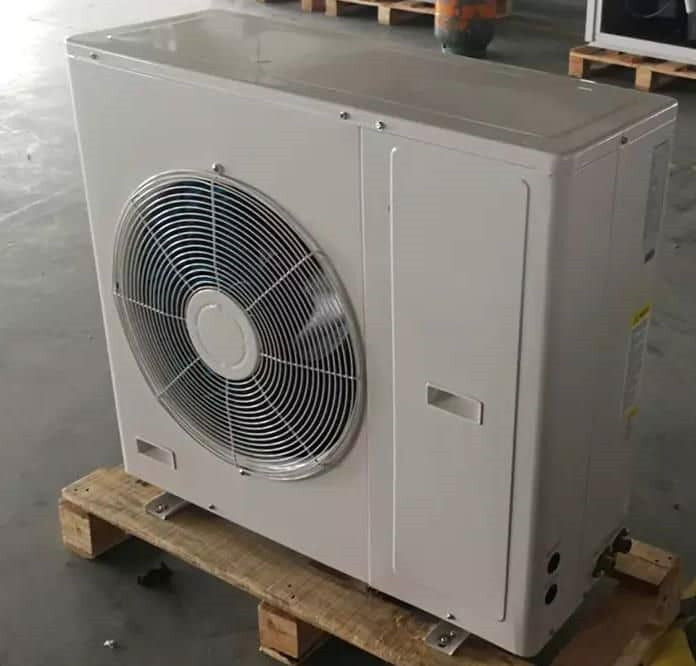

Beschreibung der Wärmepumpe-Luftquelle DER DORIN-INVERTER-CO2 (R744) Wärmepumpe-System-Kohlendioxyd-hohen Temperatur und der Wasserquelle
Die Wärmepumpeeinheit des Kohlendioxyds transcritical hat einen bedeutenden energiesparenden Effekt in der Wärmerückgewinnung. Durch die ausgezeichneten Eigenschaften des Kohlendioxyds überkritisch, nur eine kleine Menge Strom angefordert wird, um Heißwasser zu produzieren. Im kalten Bereich von 100 bis 20 Grad im Norden, kann die Abwärme der Luft absorbiert werden. Im überkritischen Bereich des Kohlendioxyds, kann der Gaswärmetauscher Heißwasser über 60 °C. noch leistungsfähig produzieren.
CO2 Wärmepumpe-Funktions-Prinzip
Das Arbeitsprinzip von CO2Heat-Pumpe ist, dass das Kühlmittel die Hitze in der Luft (oder im Wasser) absorbiert, zusammengedrückt durch den Kompressor, um ein Hochtemperatur- und entladen zu werden Hochdruckgas zu werden. Das Hochtemperatur- und abkühlende Hochdruckgas wird durch den Gaskühler abgekühlt und die Hitze auf das Wasser verwirklichen dann die Heizungs- Funktion überträgt.
Betriebstemperatur der Kohlendioxyd-Wärmepumpe: - 43-43℃Outlet Wassertemperatur: 35-100℃COP: 3.2-7.0

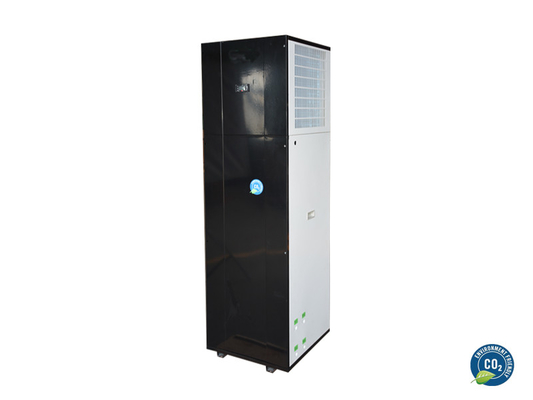

Leistung CO2 Zew Seeland 8kw des Wohn-Wärmepumpe-Systems für kombinierte Raum-Heizung und Warmwasserheizung
Ultra-niedrige TemperaturArbeitsbedingungen: umgebende Temperatur DB-10-C, Wassereinlasstemperatur 9°C;
Entfrosten Sie Bedingung: umgebende Temperatur DB2°C/WB1°C, Wassereinlasstemperatur 9°C; niedrige Temperaturbedingung: umgebende Temperatur DB7°C/WB6°C, Wassereinlasstemperatur 9°C; Standardarbeitsbedingung: umgebende Temperatur DB20°C /WB15 °C, EinlassWassertemperatur 15°C; Arbeitsbedingung der hohen Temperatur: umgebende Temperatur DB38°C/WB23°C, EinlassWassertemperatur 29°C.
Installations-Anmerkungen:
1. Der Abstand um die Installation darf nicht kleiner als Im sein;
2. Die Rohrleitungen anders als die Wärmepumpe sollten vor Frost geschützt werden und Heizelemente können installiert sein;
3. sollten Wärmedämmung und Schutzmaßnahmen für die Rohrleitungen ergriffen werden, damit Heißwasserzirkulation den Wärmeverlust verhindert.
| HP | A/mm | B/mm | C/mm |
| 7,5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Anwendungs-Diagrammc$druck-lager-Wasserbehälter

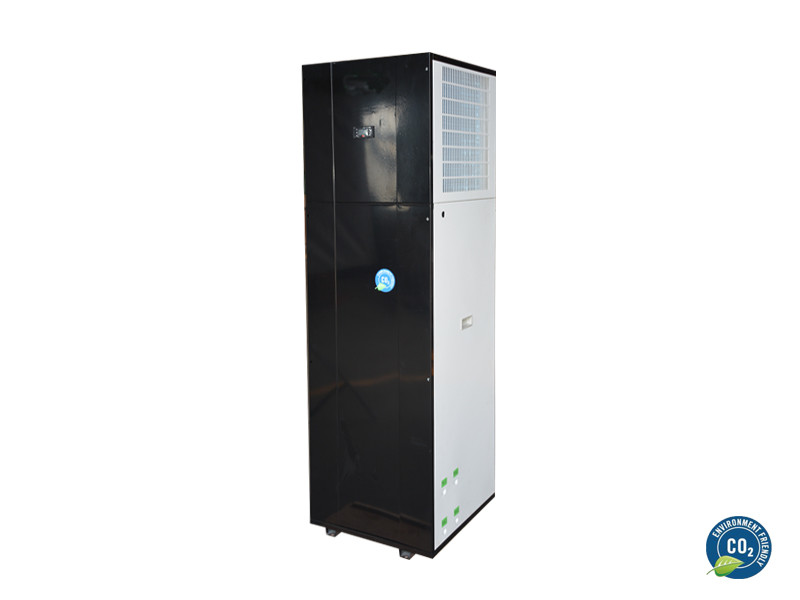

CO2 Zew Seeland 8kw Wohn-Wärmepumpe-System für kombinierte Raum-Heizung und Warmwasserheizung
System-Diagramm-Smart-Kontrollsystem
CO2 Zew Seeland 8kw Wohn-Wärmepumpe-System für kombinierte Raum-Heizung und Warmwasserheizung
|
Heißwassereinheitsspezifikationsliste der CO2-Wärmepumpe CO2 Zew Seeland 8kw Wohn-Wärmepumpe-System für kombinierte Raum-Heizung und Warmwasserheizung |
||||||||
| Modell | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Spezifikation | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Stromversorgung | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Heizmethode | Direkte Heizung/Verteilen | |||||||
| Nominale Arbeitsbedingung | Heizleistung (Kilowatt) | 7,45 | 28,1 | 37,7 | 56,1 | 74,1 | 108,6 | 158,7 |
| (Kilowatt) Eingangsleistung |
1,61 | 6,1 | 8,2 | 12,2 | 16,1 | 23,6 | 34,5 | |
| SPINDEL | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | 4,6 | |
| (m-³ /h) Heizungswasserstrom |
0,11 | 0,6 | 0,81 | 1,21 | 1,62 | 2,33 | 3,41 | |
| Arbeitsbedingungen der hohen Temperatur | Heizleistung (Kilowatt) | 5,58 | 23,9 | 28,5 | 51,5 | 59,5 | 89 | 131,5 |
| Eingangsleistung (Kilowatt) | 1,73 | 7,5 | 8,9 | 16,1 | 18,6 | 27,8 | 41,1 | |
| SPINDEL | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | |
| (m-³ /h) Heizungswasserstrom |
0,07 | 0,27 | 0,33 | 0,59 | 0,68 | 1,02 | 1,51 | |
| Arbeitsbedingungen der niedrigen Temperatur | Heizleistung (Kilowatt) | 4,3 | 15,7 | 19,1 | 31,8 | 38,9 | 59,3 | 90 |
| Eingangsleistung (Kilowatt) | 1,59 | 5,8 | 7,1 | 11,8 | 14,4 | 21,9 | 33,3 | |
| SPINDEL | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | 2,7 | |
| (m-³ /h) Heizungswasserstrom |
0,07 | 0,28 | 0,34 | 0,56 | 0,68 | 1,04 | 1,52 | |
| Teilinformationen | Wasserleitungsschnittstellengröße | DN15 | DN20 | DN25 | DN32 | |||
| Wasserwärmetauscher | Platten- oder Rohrwärmetauscher | |||||||
| Luftwärmetauscher | Aluminiumflossen des kupfernen Rohrs | |||||||
| Kompressorart | Doppeltes Dreh | Halb-geschlossene austauschende Art | ||||||
| Operationsplatte | Farbtouch Screen | |||||||
| Maximale Ausgangstemperatur | 85℃ | 90℃ | ||||||
| Kühlmittel | R744 (CO2) | |||||||
| Entwurf pressur (MPa) | 15MPa (HP-)/8MPa (LP) | |||||||
| Maße (L, W, H Millimeter) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| Geräusche (DB) | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| Gewicht (Kilogramm) | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Feedwatertemperature (℃) | 5~40 | |||||||
| (Speisewasser-Druck MPa) | 0.05~0.4 | |||||||
| Wasserauslauftemperatur (℃) | 55~85 | 55~90 | ||||||
| Maximaler Fluss | 0,24 | 1,2 | 1,5 | 2,4 | 3,2 | 4,9 | 6,5 | |
| Umgebende Temperatur (℃) | -25~43 | |||||||
Schematisches Diagramm des Systems

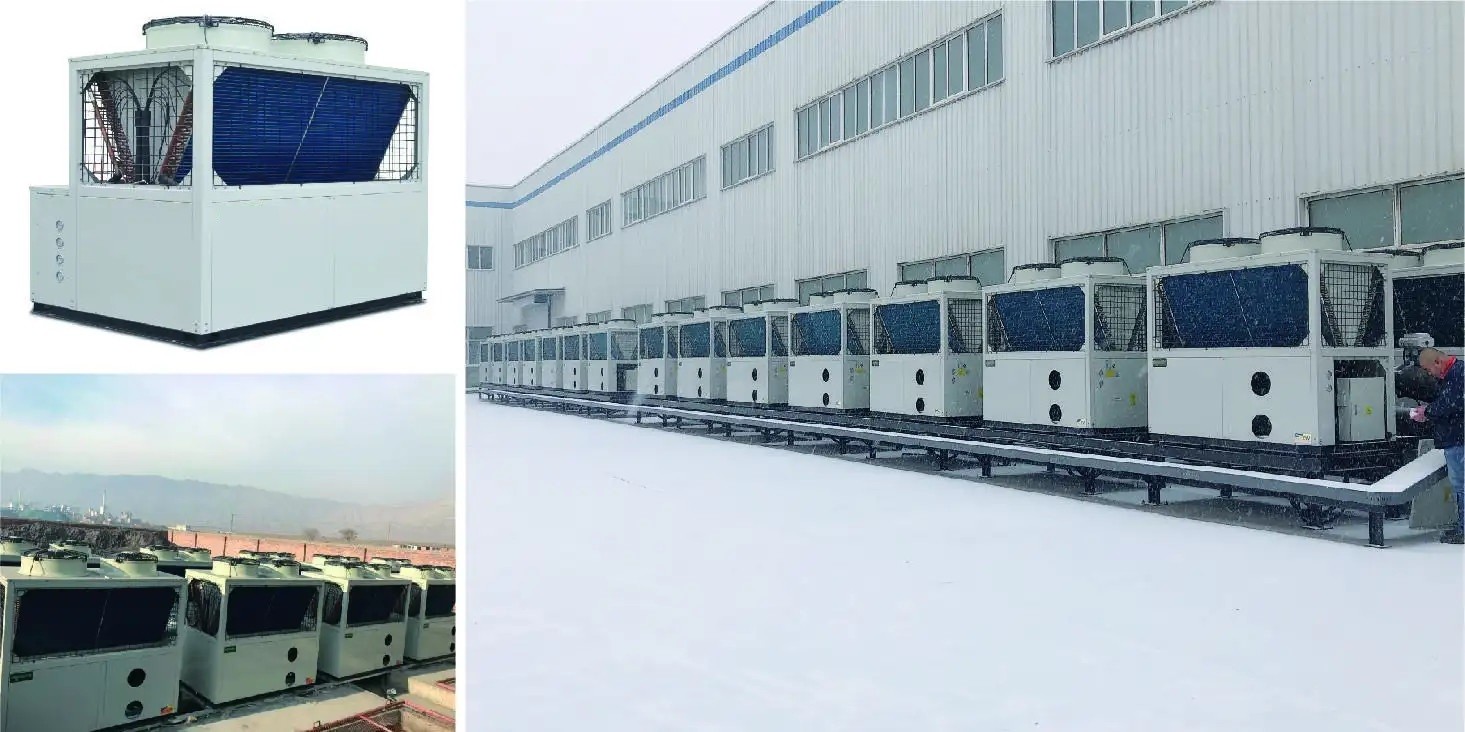

Fokus Leomon) Energy-saving Technology Co, Ltd. auf Entwurf und die Co, die Wärmepumpen, die Dampf-Maschinen-Wärmepumpen und die geschlossenen Trockner zu produzieren, liefern auch verschiedene Energielösungen.
Wir haben eine komplette industrielle Kette von Co, von Wärmepumpe-Reihe, von Dampf-Maschinen-Wärmepumpe und von geschlossener Drver-Reihe. Die Produkte schließen Co, Warmwasserbereitungs-Wärmepumpe, Co, Heizungswärmepumpe, Co, Hitze-Luft-Gebläse, UItra-niedrige Temperatur Co, Kaskaden-Wärmepumpe und Co, Wasser-Quellwärmepumpe, Co, inländische heiße Wärmepumpe in-1 Water+Heating+Solar 3, Co, Swimmingpool-Wärmepumpe, Multifunktions-Co, Swimmingpool Constant Temperature und Feuchtigkeits-Wärmepumpe, Dampf-Maschinen-Wärmepumpe der hohen Temperatur (120℃), geschlossener Trockner und so weiter mit ein. Unter ihnen ist das Exportvolumen für Co, Wärmepumpen auf die Oberseite. Tafelwasser-Quellwärmepumpen sind- im Süden weitverbreitet. Unsere 3 in-1 Wärmepumpe für inländische heiße Water+Heating+-Solarenergie ist im Markt besonders im europäischen Markt herzliches. Was mehr ist, die Hochtemperatur-Dampf-Maschinen-Wärmepumpe (120°C) ist ein perfekter Ersatz für den Kessel geworden.
