Beschreibung der DORIN INVERTER CO2 ((R744) Wärmepumpensysteme Kohlendioxid-Hochtemperaturwärmepumpe Luftquelle und Wasserquelle
Kohlendioxid-Hochtemperatur-Wärmepumpe
Kohlendioxid ist eine natürliche Arbeitsflüssigkeit mit hoher Wärmeleitfähigkeit und spezifischer Wärmekapazität, die zu einem hohen Wärmeübertragungskoeffizienten beiträgt.niedrige dynamische Viskosität kann den Druckabfall der Arbeitsflüssigkeit im Rohr reduzierenDie hohe Dampfdichte trägt dazu bei, den Massendurchfluss der Arbeitsflüssigkeit zu verbessern.das Dichteverhältnis (das Dichteverhältnis stellt den Unterschied zwischen den Eigenschaften des Gases und der Flüssigkeit dar) ist gering, was für die Verteilung der Arbeitsflüssigkeit von Vorteil ist und die Oberflächenspannung gering ist, was das Kochen in der Verdampferwärmeübertragungsintensität der Zone verbessern kann.Die Gasdichte ist hoch., und die Wärmekapazität pro Volumenstück ist groß, was etwa das Fünffache von R22 beträgt, was die Größe von Rohren und Kompressoren reduzieren kann, wodurch das System leichter, kompakter und kleiner wird.Das Druckverhältnis des Kompressors (Verhältnis des Kondensationsdrucks zum Verdampfungsdruck der Arbeitsflüssigkeit) ist gering, kann der Kompressionsprozess näher an die isentropische Kompression kommen und die Effizienz wird verbessert.
Der Prozess des transkritischen Kühlzyklus mit Kohlendioxid unterscheidet sich leicht von dem des gewöhnlichen Dampfkompressionskühlzyklus.Der Saugdruck des Kompressors liegt unter dem kritischen DruckDer endotherme Prozeß des Zyklus erfolgt noch unter subkritischen Bedingungen.Der Wärmeaustauschprozess beruht auf latenter Wärme, um abzuschließenDer Abgasdruck des Kompressors liegt jedoch über dem kritischen Druck und es entsteht kein Kondensat bei der Wärmeabgabe des Arbeitsmediums.Der Hochdruckwärmetauscher wird nicht mehr Kondensator genanntDas traditionelle Konzept der Kondensationstemperatur ist verloren gegangen, was bedeutet, dass der Wärmeaustauschprozess auf sinnvolle Wärme angewiesen ist.

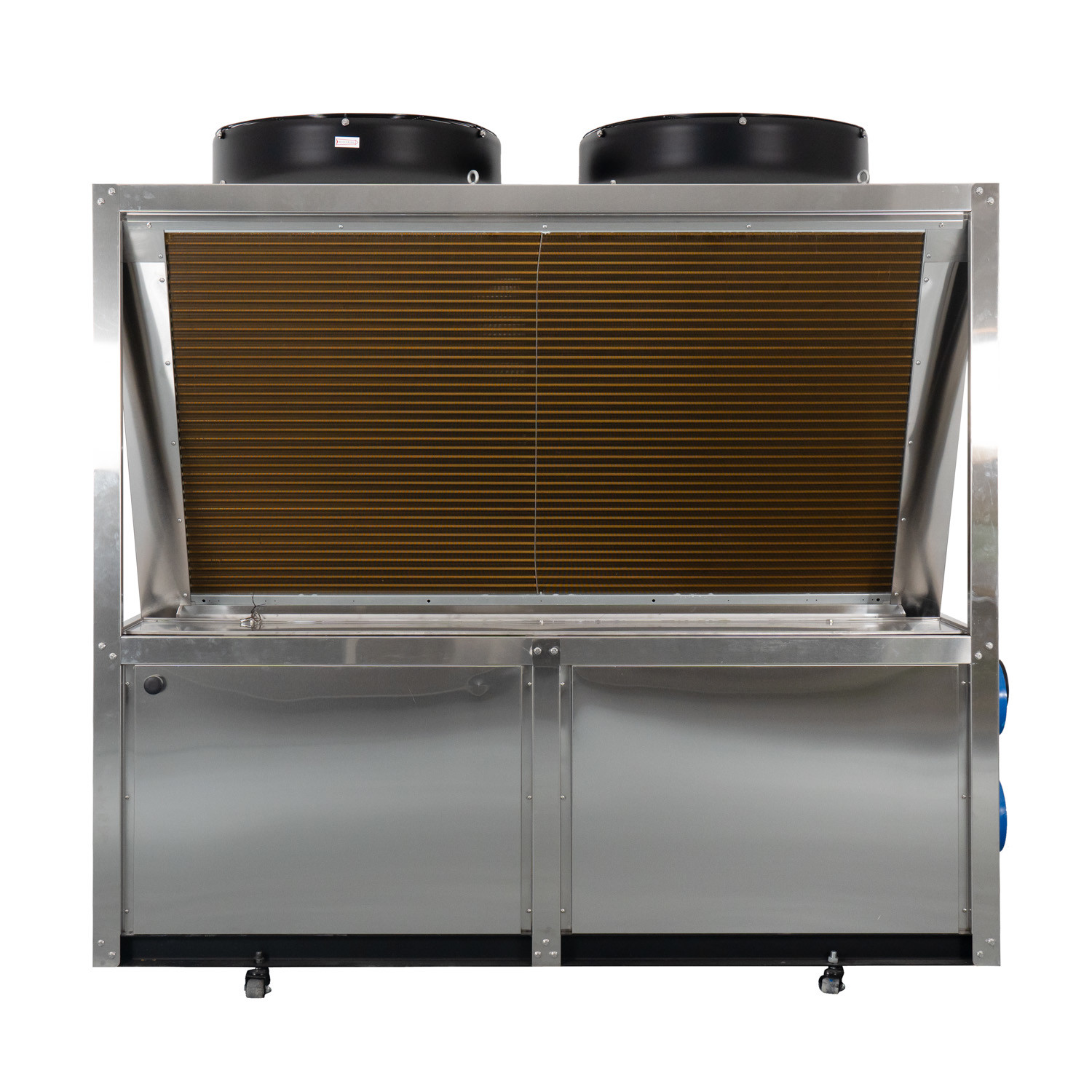

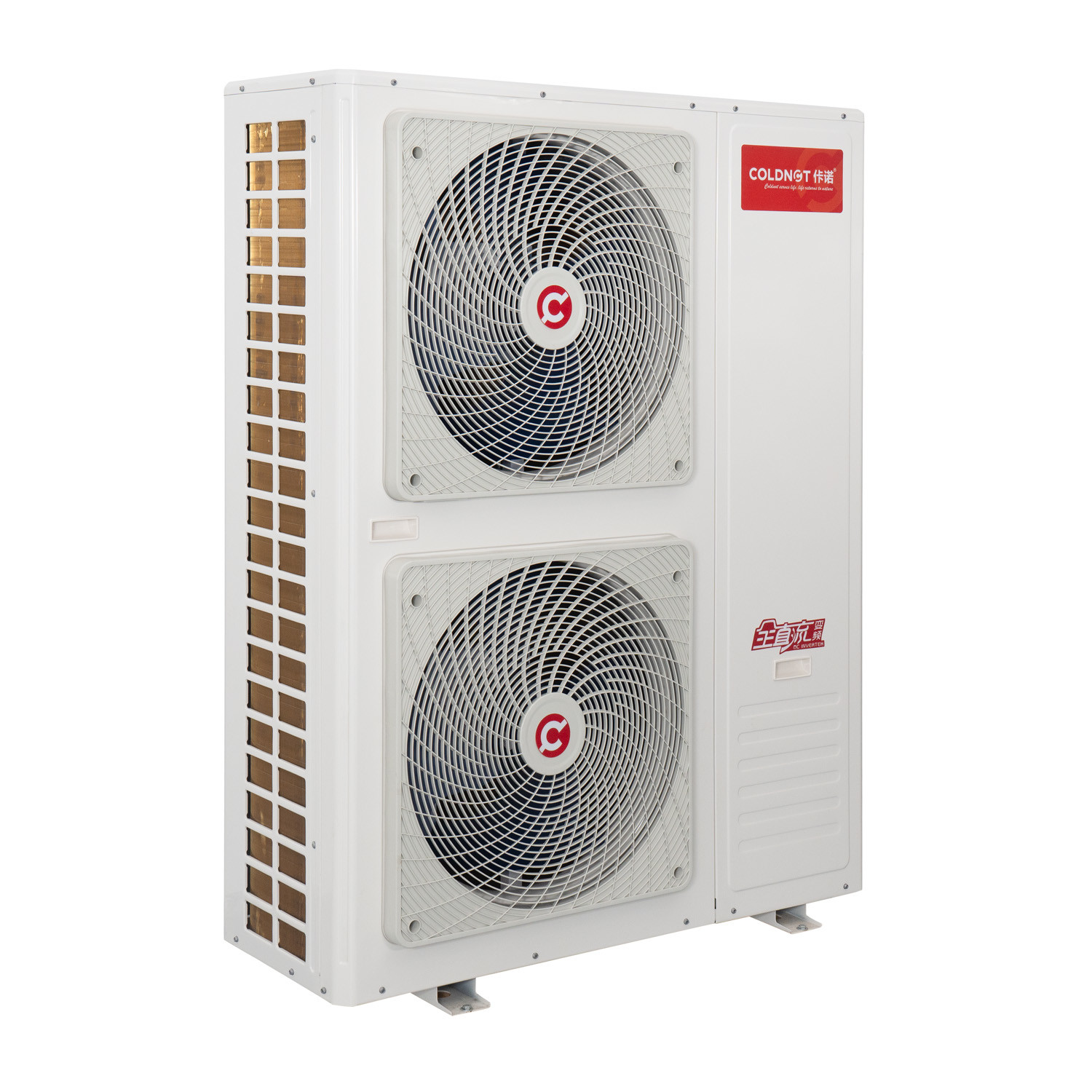

Leistung von 8 kW R744 CO2 Wärmepumpe Warmwasserbereiter Wohnraum -25 Grad stabil
Arbeitsbedingungen bei ultra-niedrigen Temperaturen: Umgebungstemperatur DB-10-C, Wassereingangstemperatur 9°C;
Auftauchbedingungen: Umgebungstemperatur DB2°C/WB1°C, Wassereingangstemperatur 9°C; Niedertemperaturbedingungen: Umgebungstemperatur DB7°C/WB6°C, Wassereingangstemperatur 9°C; Standardbetriebsbedingungen:Umgebungstemperatur DB20°C /WB15°C, Einlasswassertemperatur 15°C; hohe Arbeitstemperatur: Umgebungstemperatur DB38°C/WB23°C, Einlasswassertemperatur 29°C.
Anmerkungen zur Installation:
1Der Abstand um die Anlage darf nicht kleiner als Im sein.
2Die Rohrleitungen mit Ausnahme der Wärmepumpe sollten vor Frost geschützt sein und Heizungselemente installiert werden können.
3- Wärmedämmungs- und Schutzmaßnahmen sollten für die Rohrleitungen für die Warmwasserzirkulation getroffen werden, um Wärmeverluste zu vermeiden.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

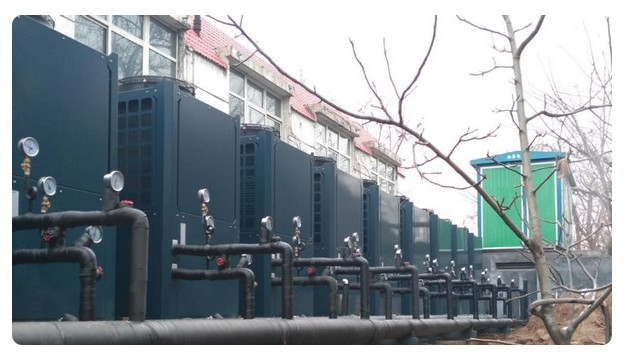

Anwendungsdiagramm Druckbehälter
8 kw R744 CO2 Wärmepumpe Warmwasserbereiter Wohnraum -25 Grad stabil
Systemdiagramm und intelligentes Steuerungssystem
8 kw R744 CO2 Wärmepumpe Warmwasserbereiter Wohnraum -25 Grad stabil
|
CO2-Wärmepumpen-Wärmewassereinheit-Spezifikationsliste 8 kw R744 CO2 Wärmepumpe Warmwasserbereiter Wohnraum -25 Grad stabil |
||||||||
| Modell | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Spezifikation | 2 PS | 7.5 PS | 10 PS | 15 PS | 20 PS | 30 PS | 45 PS | |
| Stromversorgung | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Heizmethode | Direktheizung / Zirkulation | |||||||
| Nennbetriebsbedingungen | (kW) Heizleistung | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kW) Eingangsleistung |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| Die COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) Heizwasserfluss |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| Arbeitsbedingungen bei hohen Temperaturen | (kw) Heizleistung | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) Eingangsleistung | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| Die COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) Heizwasserfluss |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| Niedertemperaturarbeitsbedingungen | (kw) Heizleistung | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) Eingangsleistung | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| Die COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) Heizwasserfluss |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| Informationen zu Teilen | Größe der Schnittstelle der Wasserleitung | DN15 | DN20 | DN25 | DN32 | |||
| Wasserwärmetauscher | mit einer Leistung von mehr als 1000 W | |||||||
| Luftwärmetauscher | Aluminiumflossen aus Kupferrohr | |||||||
| Typ des Kompressors | Doppelrotation | Halbgeschlossene Schaltmaschine | ||||||
| Bedienfeld | Farbiger Touchscreen | |||||||
| Maximale Auslasstemperatur | 85°C | 90°C | ||||||
| Kühlmittel | R744 (CO2) | |||||||
| Konstruktionsdruck ((MPa) | 15 MPa (HP)/8 MPa (LP) | |||||||
| Abmessungen (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Lärm | ≤ 44 | ≤ 56 | ≤ 59 | ≤ 62 | ≤ 67 | ≤ 70 | ≤ 70 | |
| (kg) Gewicht | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Temperatur des Zuführwassers ((°C) | 5 bis 40 | |||||||
| (Zufuhrwasserdruck MPa) | 0.05 bis 0.4 | |||||||
| Wasserentlasstemperatur (°C) | 55 bis 85 | 55 bis 90 | ||||||
| Höchstdurchfluss | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Umgebungstemperatur (°C) | - 25 bis 43 | |||||||
